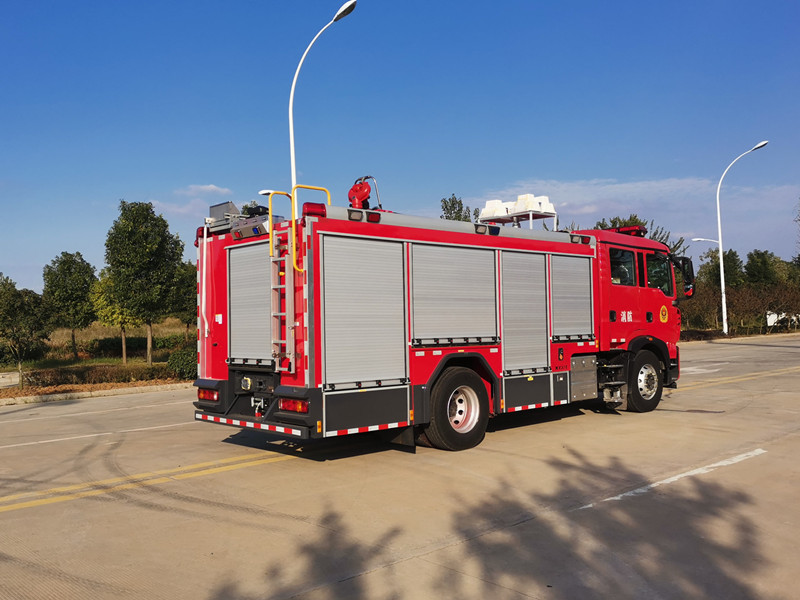

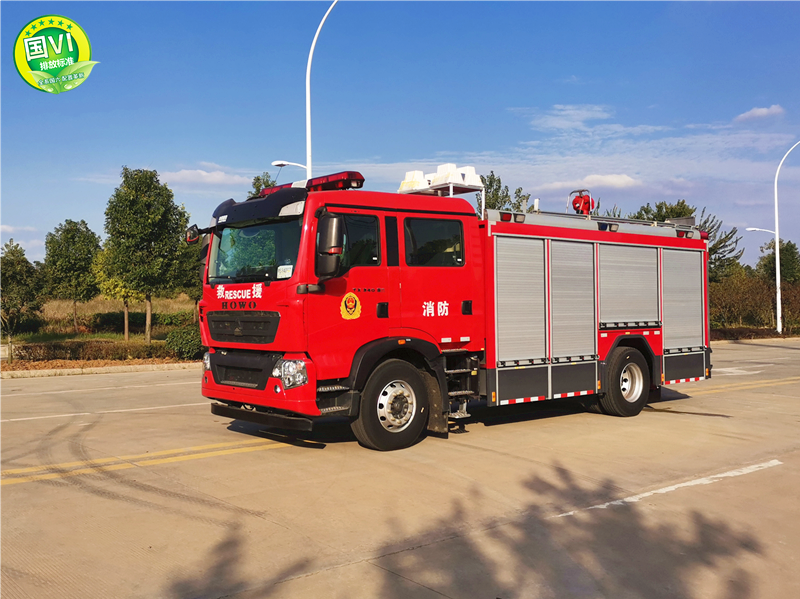

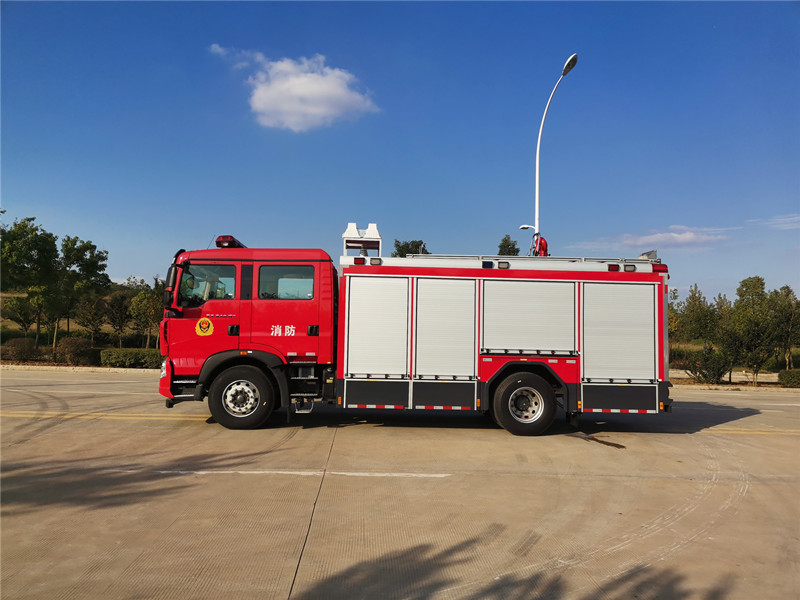

重汽A类泡沫主战消防车
联系人：
龚经理
手机：
138 7288 1511
Q Q：
820819837
微信：
138 7288 1511
地址：
湖北省随州市南郊程力汽车工业园
-
超长质保
-
专业团队
-
全程监督
-
合作共赢
联系人：
龚经理 手机：
138 7288 1511 Q Q：
820819837 微信：
138 7288 1511 地址：
湖北省随州市南郊程力汽车工业园
一、整车主要参数
外廓尺寸：8300x2500x3430mm
总质量：15500kg
载液量：罐体容积不小于 5000L
消防泵额定流量：60L/s @1.0MPa;30L/s @2.0MPa;
消防炮额流量：60L/s 1.0MPa
消防炮射程：≧60m（水）、≧55m（B 类泡沫）、≧35m（A 类泡沫）
前置绞盘参数：**拉力：75.6KN，驱动型式：电动
升降照明灯参数：**离地高度：≥7.6m
湿泡沫 | 干泡沫 | |||||
流量 （L/Min） | 射程 （M） | 发泡倍数 | 流量 （L/Min） | 射程 （M） | 发泡倍数 | |
出口 A | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
出口 B | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
炮出口 | 280 | ≥22 | ≥7 | |||
炮出口 （特湿泡沫） |
480 |
≥35 |
≥6 | |||
三、重汽泡沫消防救援车底盘主要参数
型 号：ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘
驱动型式：4×2
轴 距：4700mm
**车速：101km/h
发动机型号：MC07.34-60
功 率：248kW
总 质 量：20100kg
四、主要结构：
１、驾驶室
结 构：T5G-S 四开门驾驶室,乘员人数2+4人。
座位设置：前排2人后排4人，其中后排乘员座位后面设有空气呼吸器固定架4个， 前方约1.2米高度处有精致的安全栏杆。
翻转：前翻式电动举升翻转系统（原车自带）。
乘员室内设备：除原车设备外，加装有100W**报器、**开关、取力器**开 关、指示灯。
**：驾驶室顶部安装长排LED频闪红**。
2、容罐：
载液量：
l 水罐载水量：4000kg
l A类泡沫罐载液量：300kg
l B类泡沫罐载液量：700kg
材 质：
l 水罐采用优质碳钢板焊接而成
l 泡沫罐采用优质不锈钢板0Cr18Ni9焊接而成
l 水罐结构：水罐为焊接式结构，前后封板、罐两侧壁板、纵横防板 均设有可增加强度的梯形折筋。另有维修人孔圈以及防吸水漩涡紊流结构。
l 罐顶有1个入口孔，带快速锁紧及开启装置的罐盖。
l 罐顶接有1个Φ80 mm的溢水管阀结构。
l 1个液位指示器。
l 1个排污口。
l A类泡沫罐结构：位于水罐前顶部，内设隔板加强筋。
l 罐顶设1个A类泡沫注液口。
l 罐顶设1个出气口。
l 罐底设1个低液位保护开关。
l 1个液位指示器。
l 罐底设1个排污口。
B类泡沫罐结构：位于水罐前部，其强度安全、密封可靠。
l 罐顶设1个B类泡沫注液口。
l 罐顶设1个出气口。
l 罐底设1个排污口。
l 1个液位指示器。
（1） 水泵：
型号：CB10.20/30.60型中低压消防泵
额定流量：60 L/S@1.0MPa;30 L/S@2.0MPa
材质：铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金 齿轮
（2） 、引水泵：
活塞式吸深： ≥ 7m
引水时间：≤ 50s
泡沫比例混合器型号：PH64
型式：负压环泵式
混合比：3-6%
5、压缩空气系统：DC-CAFS60/45M
空气压缩机型号：EV06-NK
型式：螺杆式
额定流量：额定性能5.5m³/min，（压力0.85MPa时）
工作压力：0.85 Mpa
**工作压力：1.5MPa
自动压力平衡系统：气压随水压波动范围≤10%
电动泡沫泵型号： BM12.10N
流量和压力：12L/min/0.8Mpa
比例调节范围：0—9.9%
**喷射压力：1.4Mpa

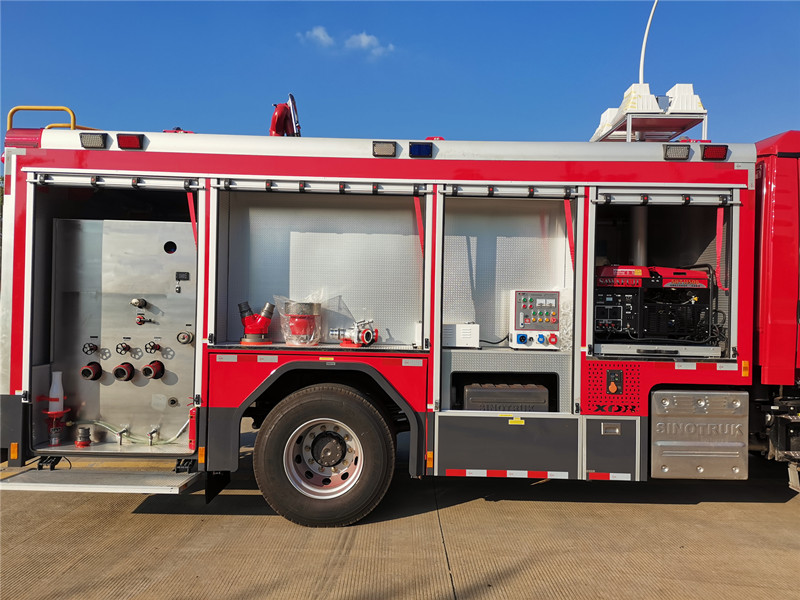

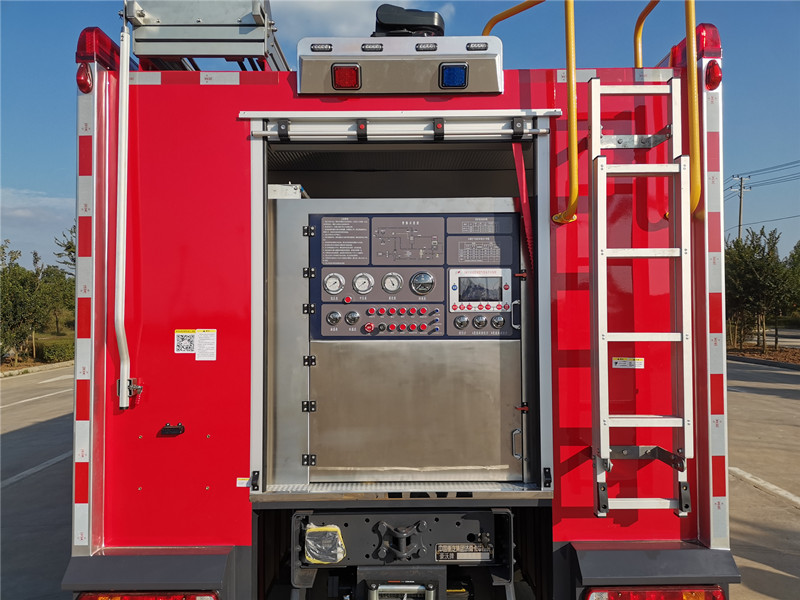

6、管路系统：
（1）、吸水管路：
设 1个DN150罐内吸水管路系统。
水泵后部设有1个DN150外吸水管路系统。
（2）、压缩空气泡沫管路：
泵房左侧设置DN65、DN80压缩空气泡沫出液口各一个。
（3）、注水管路
车厢右侧各有1个安装DN65外注水口，可通过管路向罐内注水。
泵房内设置1个DN65管道向罐内注水并通过DN65球阀**。
（4）出水管路：
车顶部设置１个DN80消防炮管路及**阀。
泵房左右两侧各设置1个DN80、DN65出水管路及**阀。
（5）、放余水管路：
压缩空气泡沫系统底部设有放余水管路及**阀。
水泵底部设有放余水管路及**阀。
（6）、冷却水管路：
为使空气压缩机及取力器在工作中运行正常，配有同空压机冷却系统、取力器冷却系统连通的冷却水管路及**阀。
（7）、排污管路：
水罐底部设置１个DN40的排污管路及**阀。
B类泡沫原液罐底部设置１个DN25的排污管路及**阀。
A 类泡沫原液罐底部各设置１个DN25的排污管路及**阀。
7、消防炮：
型号：PL8/48型泡沫/水两用消防炮（更换A类炮头即可出压缩空气泡沫液）
位置：液罐顶部
**方式：手动
喷射压力：0.8Mpa
流量：48L/s
喷射炮旋转角度：360°
喷射炮仰角：≥+75°
喷射炮俯角：≤-15°
射程：水≥70m 泡沫≥60
8、升降照明系统：
发电机：本田动力
功率：10.5KW
频率：50HZ
电压： 220V
主照明灯：
功率： 4×1000W
移动照明灯：500W/ 2只
升降杆：
型式：气动
**离地高度：8m
举升重量： 45kg
云台：
俯仰度：330°
水平旋转： 360°全旋转
电压：220V
电缆线盘：
电压： 220/380V
