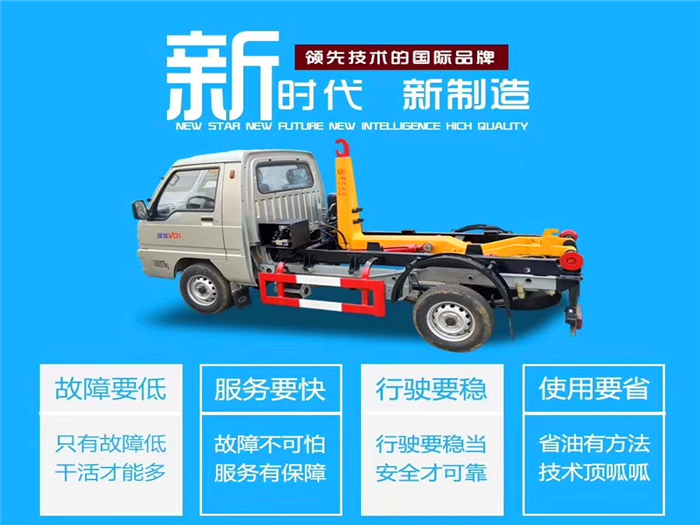

福田5方钩臂式垃圾车
联系人：
龚经理
手机：
138 7288 1511
Q Q：
820819837
微信：
138 7288 1511
地址：
湖北省随州市南郊程力汽车工业园
-
超长质保
-
专业团队
-
全程监督
-
合作共赢
联系人：
龚经理 手机：
138 7288 1511 Q Q：
820819837 微信：
138 7288 1511 地址：
湖北省随州市南郊程力汽车工业园
【整车技术参数】 | |||
产品** | 公告批次 | ||
产品名称 | 产品型号 | 车厢可卸式垃圾车 | |
总质量(Kg) | 罐体容积(m3) | ||
额定载质量(Kg) | 外形尺寸(mm) | ||
整备质量(Kg) | 货厢尺寸(mm) | ||
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 鞍座**大载质量(Kg) | ||
接近角/离去角(°) | 前悬/后悬(mm) | ||
轴荷(Kg) | **高车速(Km/h) | ||
备注 | 1、防护材料:Q235B碳钢,连接方式:左右侧面防护与后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):400。2、ABS系统**方式为4S/4M,ABS型号为CM4XL-4S/4M,生产厂家为广州瑞立科密汽车电子股份有限公司。3、发动机与油耗值(L/100km)的对应关系为:Q23-115E60/11.4,Q23-115C60/11.4。4、专用装置:拉臂机构,主要用于城镇环卫散装生活垃圾的收集与运输。 | ||
【底盘技术参数】 | |||
底盘型号 | 底盘名称 | ||
**名称 | 生产企业 | ||
轴数 | 轮胎数 | ||
轴距 (mm) | |||
轮胎规格 | |||
钢板弹簧片数 | 前轮距(mm) | ||
燃料种类 | 后轮距(mm) | ||
排放依据标准 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
Q23-115C60 | 安徽全柴动力股份有限公司 | 2300 | 85 |

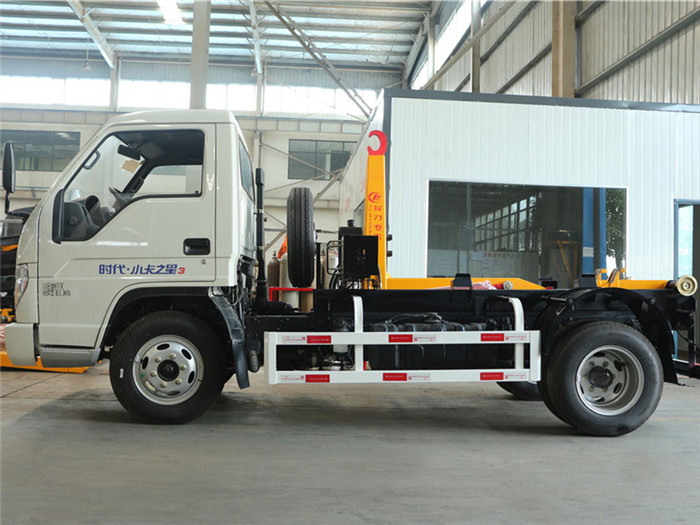

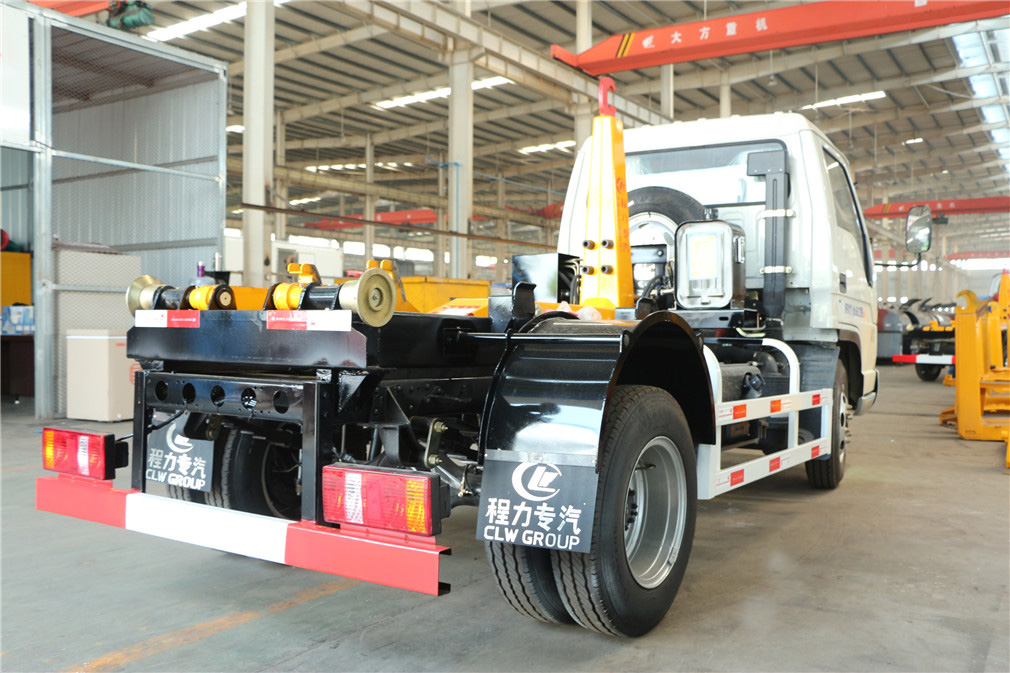

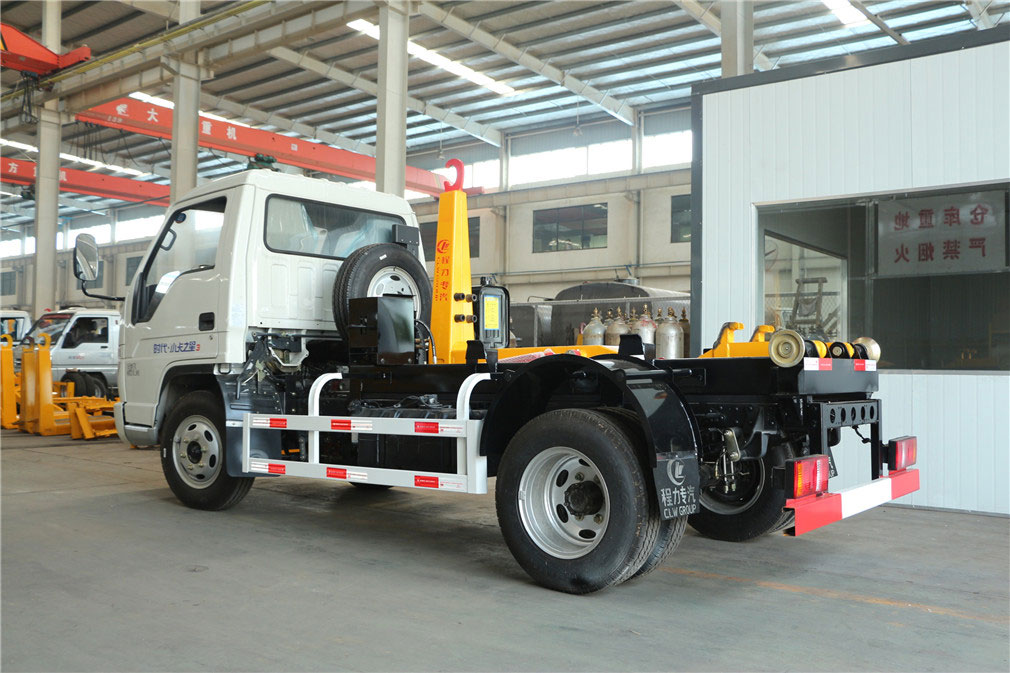

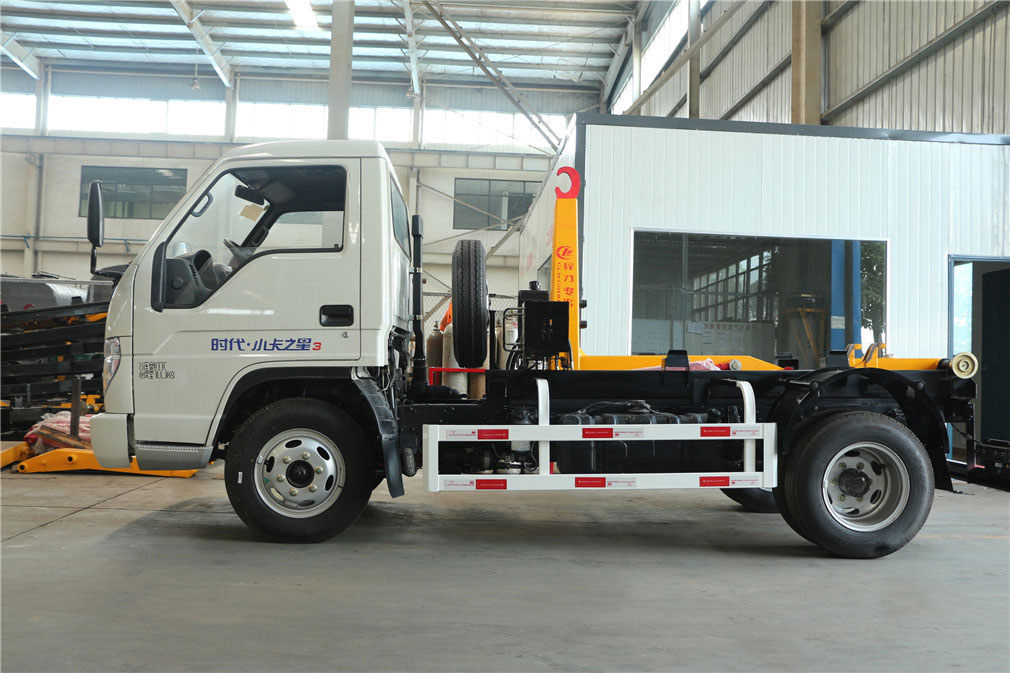

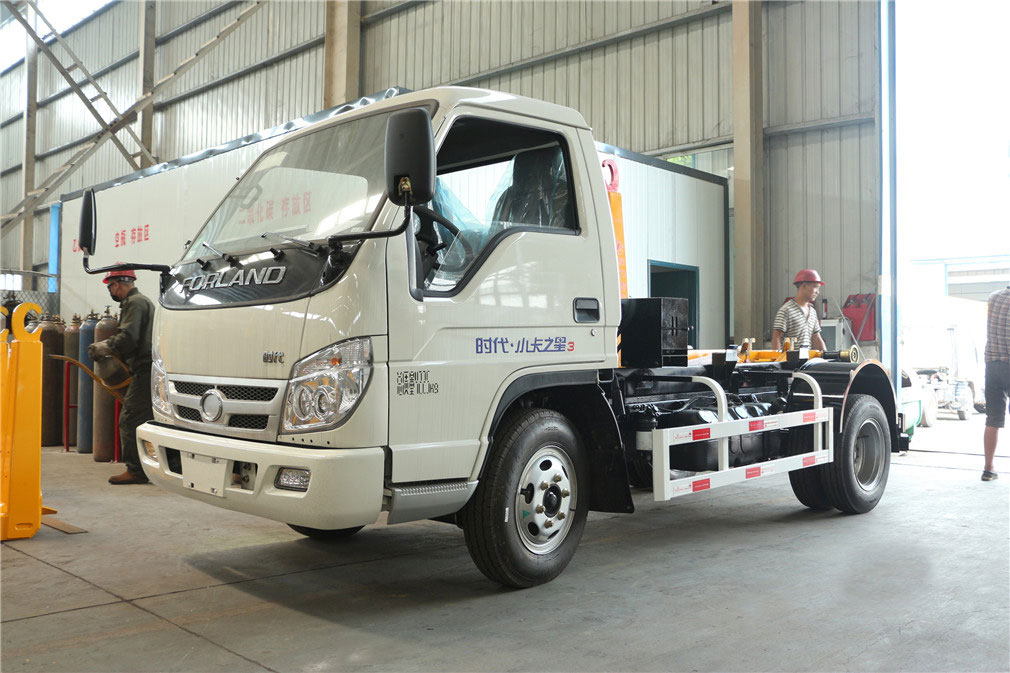

福田国五勾臂式垃圾车，采用全柴68马力柴油发动机 ，600-15轮胎。轴距2600mm。箱体容积3立方，可一车配多箱，箱体采用国标优质碳钢板制作（厢体3方），箱体前端两个万向轮，尾部两个定向轮，后盖密封防漏处理，车厢后盖可打开自卸，此车轴距短，转动灵活，实用于小区街道垃圾收集处理。
本车特别适用于垃圾中转使用，垃圾箱被装满垃圾后由本车的车箱起卸机构把垃圾箱拉吊在车上运走，垃圾厢可以向后倾卸垃圾。本车具有结构简单、操作方便、性能可靠等特点，垃圾在吊装和运输的过程中被密封，能有效地避免二次污染。

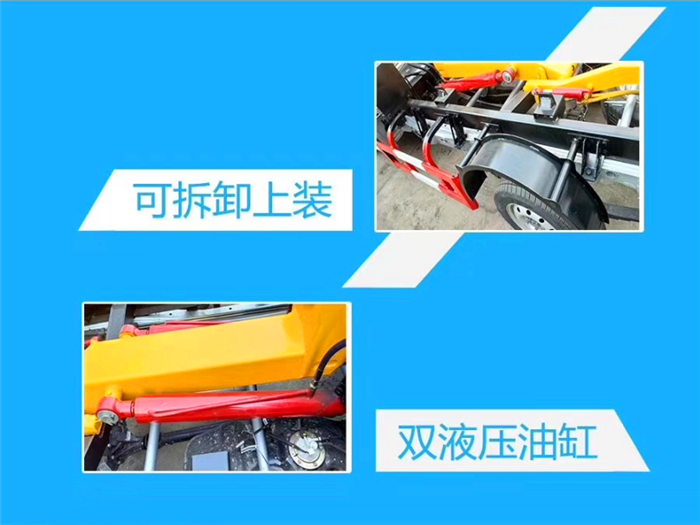

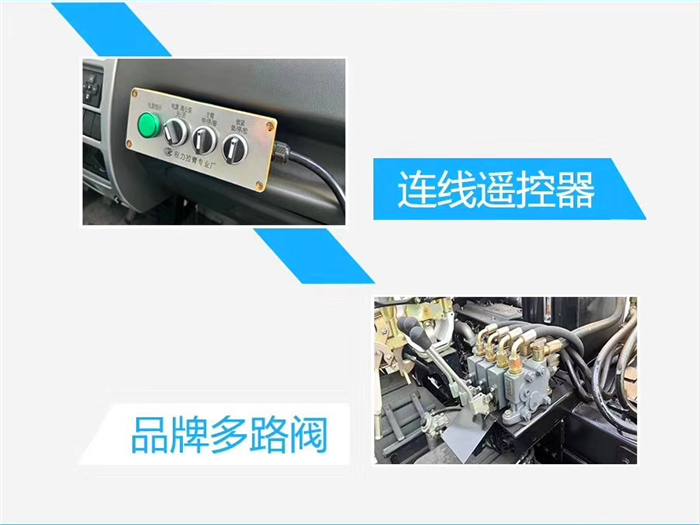

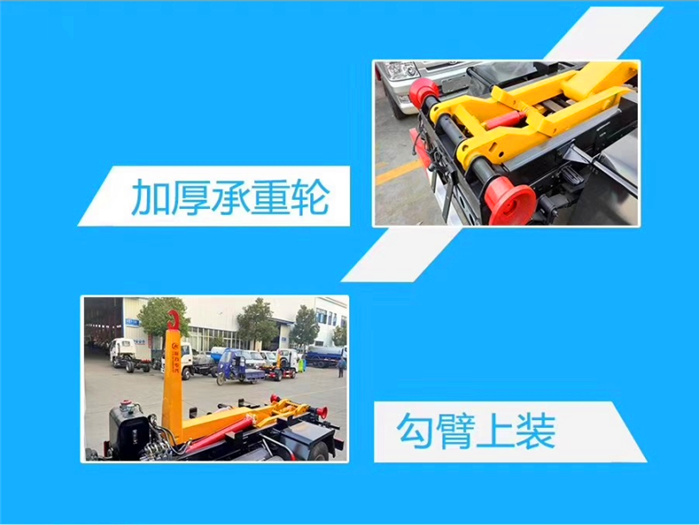

上装勾臂系统液压**采用手控一体阀，驾驶室内电控操作，操作简便灵活，电气**元件选用国内知名品牌，勾臂架采用优质低合金钢强度高柔性好，能够适应重载荷工作。

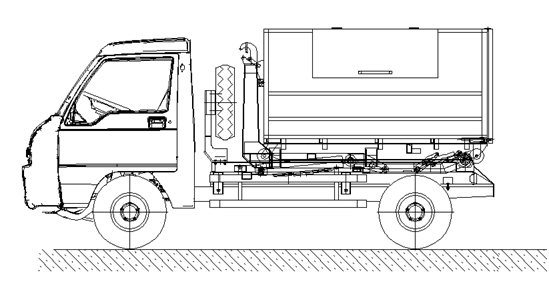

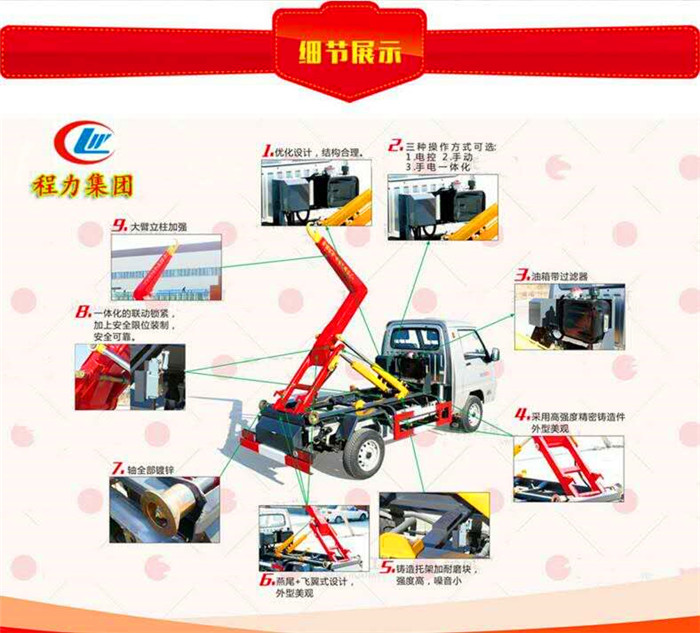

勾臂装置由1副车架、2联动架、3锁定架、4滚轮、5推杆、6油缸、7拉臂、8钩子、9锁钩等组成，具体位置如下图所示。
2、工作原理与使用方法

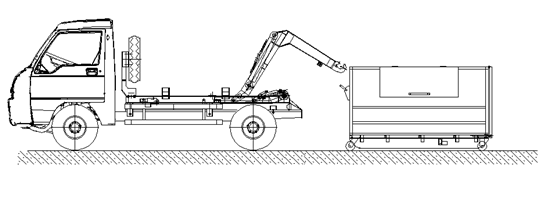

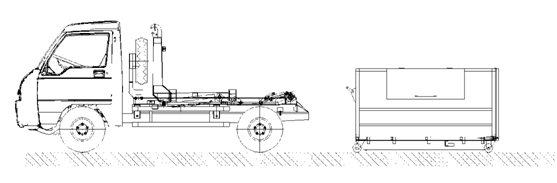

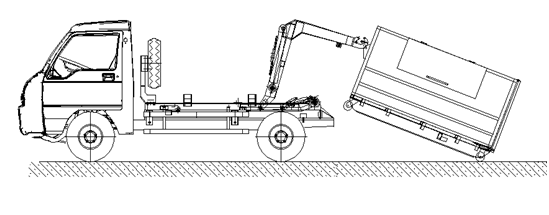

2.1工作原理：如下图所示。
